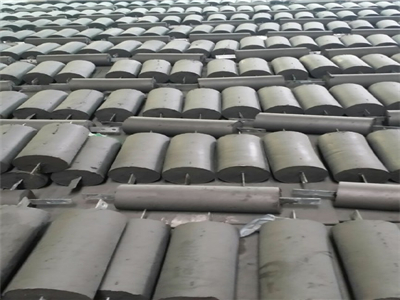

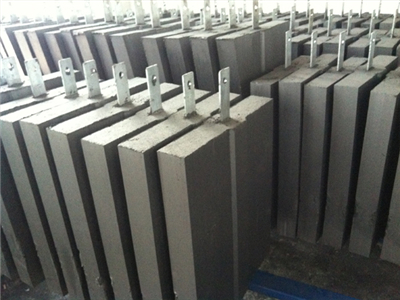

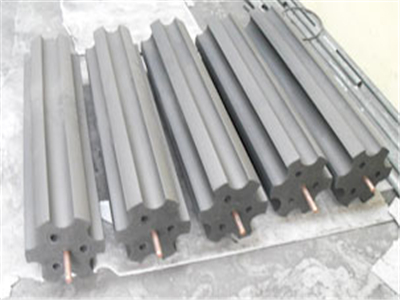

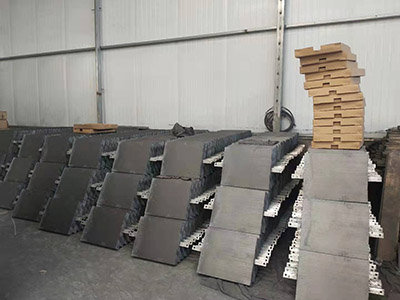

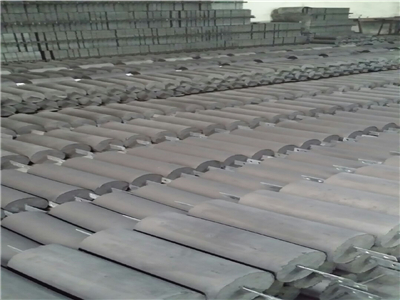

产品简介： 低电阻非金属石墨接地模块是一种以非金属材料为主体的接地体，它有导电性、稳定性较好的非金属矿物质和金属电极组成。具有强吸保湿能力，能够使其周围附近的土壤电阻率降低，介电常数增大，与土壤的接触电阻减小，耐腐蚀性增强，
因而能获得较小的接地电阻和较长的使用寿命。
产品特点： 1.降低接触电阻：接地模块的主体材料与土壤的物理结构相似，能与土壤结合为一体，使接地体与土壤的有效接触面积比金属接地体大许多倍，增大了接地体的有效散流面积，极大降低接地体与土壤的接触电阻，因此能显著提高接地效率，
减少地网占用土地面积。 2.接地电阻稳定：接地模块自身有很强的吸湿保湿能力，使它周围的土壤保持湿润，保证接地模块有效发挥导电作用；同时，接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响，因此能提供稳定的接地电阻。 3.减少地电位反击：接地模块的非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域，当大电流冲击时，可降低接地体、接地线暂态电位梯度，降低跨步电压和接触电压，减少发生地电位反击的概率。 4.使用寿命长：接地模块的主体本身是抗腐蚀材料，它的金属骨架采用的是表面经抗腐蚀处理的金属材料，因此该接地体总体抗腐蚀性能优良，使用寿命达到三十年以上。 5.本模块采用化学稳定非金属导体材料作为模块的导电介质，其导电性不受季节影响。 6.在高土壤电阻率地区，能有效降低地网接地电阻。 7.电阻率低、抗磁性好、耐腐蚀、无毒、使用寿命长、安装简便。
产品用量参照表：
|
接地电阻(Ω)土壤电阻率(Ω.m) |
10Ω |
5Ω |
4Ω |
2Ω |
1Ω |
|
100Ω.m |
2块 |
4块 |
5块 |
9块 |
18块 |
|
200Ω.m |
4块 |
7块 |
9块 |
18块 |
35块 |
|
300Ω.m |
6块 |
11块 |
14块 |
27块 |
53块 |
|
400Ω.m |
7块 |
14块 |
18块 |
35块 |
70块 |
|
500Ω.m |
9块 |
18块 |
22块 |
44块 |
88块 |
|
600Ω.m |
11块 |
21块 |
27块 |
53块 |
105块 |
|
700Ω.m |
13块 |
25块 |
3l块 |
62块 |
123块 |
|
800Ω.m |
14块 |
28块 |
35块 |
70块 |
140块 |
|
900Ω.m |
16块 |
32块 |
40块 |
79块 |
158块 |
|
1000Ω.m |
18块 |
35块 |
44块 |
88块 |
175块 |
备注：由于高土壤电阻率地区与永冻土地区的环境不同，设计方案的不同，施工质量的不同，所以实际效果可能与理论有偏差。

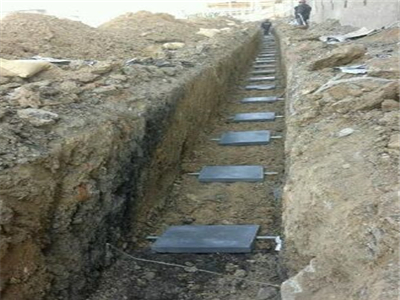

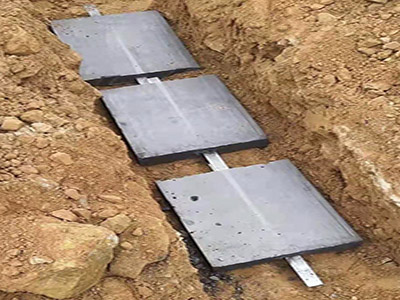

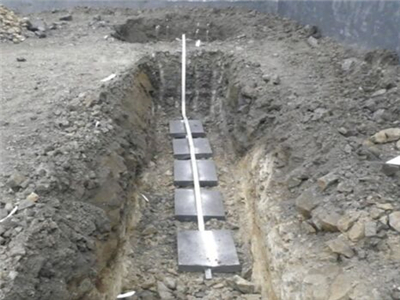

产品施工方法： 1.低电阻接地模块可进行垂直埋置或水平埋置，埋置深度不宜小于0.6米，一般为0.8-1.0米； 2.采用几个模块并联埋置时，接地模块间距不宜小于4米，如条件不允许，可适当减小，与此同时应减小计算模块用量时模块利用系数的取值； 3.低电阻接地模块的极芯互相并联或与地线连接时，必须进行焊接，并要确保连接的可靠性，不允许虚焊、漏焊； 4.应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀； 5.坑槽回填应采用细粒素土为填料，不得用碎砖等建筑垃圾回填。回填时应分层操作，每回填20cm至30cm回填土后，适量加水并压实，再回填加水和压实，直至与地表齐平，压实时应注意既要保证模块与回填土接触密实，又不能损伤模块本身。
回填完毕后应再次浇水湿润； 6.吸湿48小时后，用地阻仪测量工频接地电阻，若未达到预期目标，应分析原因，增加接地模块数量或采用其它弥补措施； 7.在寒冷地区，模块应埋置在永久性冻层土以下。
产品领域： 1、国家电网变电站防雷接地 2、化学大型化工厂防雷接地 3、风力发电防雷接地 4、光伏发电防雷接地 5、通信铁塔防雷接地 6、交通、石化、机房、高速公路、军事基地、银行等防雷接地
